产品参数
| 参数名称 | 参数值 |
|---|---|
| Product Lifecycle | 推荐用于新设计 |

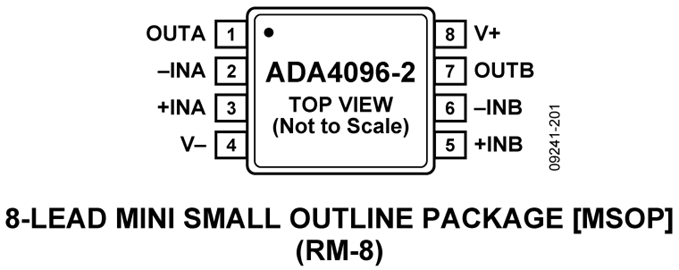

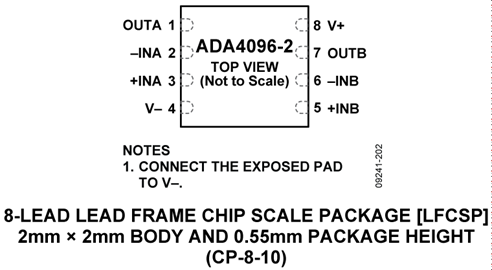

| Package | 8-Lead LFCSP (2mm x 2mm w/ EP),8-Lead MSOP |
| # of Amps | 2 |
| GBP (typ) | 786kHz |
| BW -3 dB (typ) | 1.52MHz |
| Slew Rate (typ) | 400mV/us |
| Vos (typ) | 35µV |
| Vos (max) | 300µV |
| Vos TC (typ) | 1µV/°C |
| VNoise Density (typ) | 27nV/rtHz |
| Current Noise Density (typ) | 200fA/rtHz |
| 1 Hz Inoise (typ) | 40pA/rtHz |
| 1 Hz Vnoise (typ) | 50nV/rtHz |
| 0.1 to 10 Hz VNoise (typ) | 700nV p-p |
| Ibias (typ) | 3nA |
| Ibias (max) | 25nA |
| Ios (typ) | 100pA |
| Ios (max) | 1.5nA |
| Rail to Rail | Both |
| Iq/Amp (typ) | 60µA |
| Iq/Amp (max) | 75µA |
| Vs span (min) | 3V |
| Vs span (max) | 30V |
| CMRR (typ) | 81dB |
| CMRR (min) | 81dB |
| Input Architecture | Bipolar |
| PSRR DC (min) | 100dB |
| PSRR DC (typ) | 100dB |
| Out V+ Headroom (max) | 80mV |
| Out V+ Headroom (typ) | 60mV |
| Out V- Headroom (typ) | 40mV |
| Out V- Headroom (max) | 200mV |
| Aol (typ) | 99dB |
| Min Stable Gain | 1V/V |
| Shutdown | No |
| Amp Features | Over Voltage Protection (OVP) |
| Over-the-Top | No |
| Ccm (typ) | 7pF |
| Cdiff (typ) | 2.5pF |
| Open Loop Rout | 500Ohms |
| Feedback Type | Voltage |
| Package Area | 4mm² (8-Lead LFCSP (2mm x 2mm w/ EP)) (ADA4096-2ACPZ-R7)mm² |
| Eval / Ref Circuit | Evaluation board, Reference circuit |
| Export Classification | EAR99 |
| Automotive | Yes |
| Reliability Level | Automotive |
| Temp Range | -40 to 125°C |
| Package Finish Code | E3, E4 |
| Package Height | 0.6mm (8-Lead LFCSP (2mm x 2mm w/ EP)) (ADA4096-2ACPZ-R7)mm |
| Launch Date | 2011-04-29 |
| Terminal Finish | E3, E4 |
| Temp Range Code | NA |
| EP | No |
| Design Tools | LTspice |
