LTC6240CS5#TRMPBF

单通道、18MHz、低噪声、轨至轨输出、CMOS 运算放大器

价格

1 : 14.7

数量
北京京北通宇电子元件有限公司

京北通宇是一家具有平台性质的,以电子元器件分销为主体的全产业链公司。 主要经营的品牌包括: 连接器:TE、Molex、Phoenix、Delphi、Yazaki、JST、Sumitomo、JAE、Deutsch、Bosch、Hirose、KET、Amphenol、WAGO、ERNI、Samtec、Harwin、ITT、KUM、Weidmuller 模拟/数字芯片:TI、STMicroelectronics、Infineon、NXP、ADI、Atmel、Microchip、Maxim、Renesas、Xilinx、FTDI 存储芯片:Cypress、Miron、Intel、Altera、ISSI 射频芯片:Mini-Circuits、Qorvo、Broadcom、Skyworks 分立器件:ON Semiconductor、Nexperia、Vishay、Littelfuse、Diodes、LRC 无源元件:Murata、TDK、Yageo、Pulse、Epcos 传感器:Honeywell、TT Electronics、LEM、Sick、Bosch Sensortec、Sensirion、Allegro、Invensense 开关和继电器:Omron、Cherry、C&K、Panasonic、Fujitsu、Alps 滤波器:Schaffner 电源:CUI、XP Power、Recom、Vicor

产品参数
参数名称 参数值
Product Lifecycle 推荐用于新设计

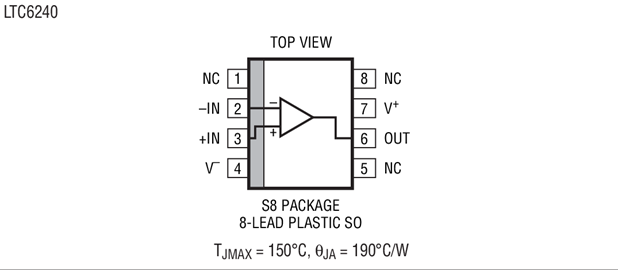

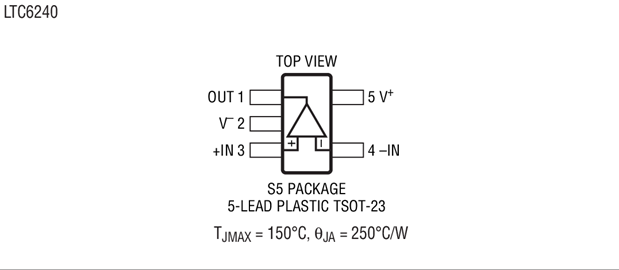

Package 8-Lead SOIC (Narrow 0.15 Inch),5-Lead TSOT-23
# of Amps 1
GBP (typ) 18MHz
Slew Rate (typ) 10V/us
Vos (typ) 40µV
Vos (max) 175µV
Vos TC (typ) 700nV/°C
Vos TC (max) 2.5µV/°C
VNoise Density (typ) 7nV/rtHz
Current Noise Density (typ) 560aA/rtHz
1 Hz Vnoise (typ) 52nV/rtHz
0.1 to 10 Hz VNoise (typ) 550nV p-p
Ibias (typ) 200fA
Ibias (max) 1pA
Ios (typ) 200fA
Ios (max) 1pA
Rail to Rail In to V-, Output
Iq/Amp (typ) 2mA
Iq/Amp (max) 2.4mA
Vs span (min) 2.8V
Vs span (max) 6V
CMRR (typ) 105dB
CMRR (min) 80dB
Input Architecture CMOS
PSRR DC (min) 80dB
PSRR DC (typ) 104dB
In V+ Headroom (typ) 1.5V
Out V+ Headroom (max) 30mV
Out V+ Headroom (typ) 11mV
Out V- Headroom (typ) 7mV
Out V- Headroom (max) 30mV
Min Stable Gain 1V/V
Shutdown No
Iout (typ) 30mA
Over-the-Top No
Ccm (typ) 3pF
Cdiff (typ) 3.5pF
Open Loop Rout 500Ohms
Settling Time 0.1% (typ) 1.1µs p-p
Feedback Type Voltage
Package Area 8.12mm² (5-Lead TSOT-23) (LTC6240CS5#TRMPBF)mm²
Eval / Ref Circuit Evaluation board
Export Classification EAR99
Automotive No
Temp Range -40 to 125°C
Package Finish Code E3
Package Height 1mm (5-Lead TSOT-23) (LTC6240CS5#TRMPBF)mm
Launch Date 2007-01-10
Terminal Finish E3
Temp Range Code C,H,I
EP No
Design Tools LTspice
