ADA4077-4ARUZ-R7
30 V、4 MH, z, 、7, n, V/√H, z, 、低失调和漂移、高精度四通道放大器
1 : 16.5557
100 : 15.9189
北京京北通宇电子元件有限公司
京北通宇是一家具有平台性质的,以电子元器件分销为主体的全产业链公司。 主要经营的品牌包括: 连接器:TE、Molex、Phoenix、Delphi、Yazaki、JST、Sumitomo、JAE、Deutsch、Bosch、Hirose、KET、Amphenol、WAGO、ERNI、Samtec、Harwin、ITT、KUM、Weidmuller 模拟/数字芯片:TI、STMicroelectronics、Infineon、NXP、ADI、Atmel、Microchip、Maxim、Renesas、Xilinx、FTDI 存储芯片:Cypress、Miron、Intel、Altera、ISSI 射频芯片:Mini-Circuits、Qorvo、Broadcom、Skyworks 分立器件:ON Semiconductor、Nexperia、Vishay、Littelfuse、Diodes、LRC 无源元件:Murata、TDK、Yageo、Pulse、Epcos 传感器:Honeywell、TT Electronics、LEM、Sick、Bosch Sensortec、Sensirion、Allegro、Invensense 开关和继电器:Omron、Cherry、C&K、Panasonic、Fujitsu、Alps 滤波器:Schaffner 电源:CUI、XP Power、Recom、Vicor
| 参数名称 | 参数值 |
|---|---|
| Product Lifecycle | 推荐用于新设计 |

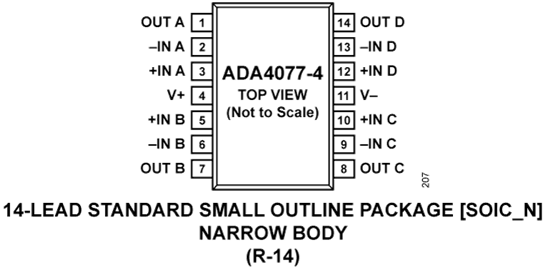

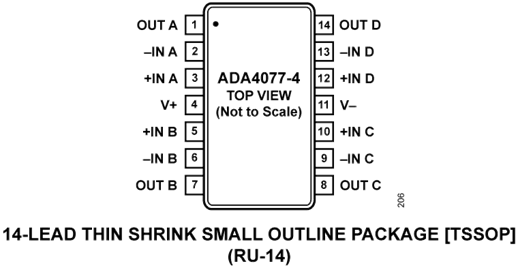

| Package | 14-Lead SOIC,14-Lead TSSOP |
| # of Amps | 4 |
| GBP (typ) | 3.9MHz |
| Slew Rate (typ) | 1V/us |
| Vos (typ) | 10µV |
| Vos (max) | 50µV |
| Vos TC (typ) | 250nV/°C |
| VNoise Density (typ) | 7nV/rtHz |
| Current Noise Density (typ) | 200fA/rtHz |
| 1 Hz Inoise (typ) | 540fA/rtHz |
| 1 Hz Vnoise (typ) | 12nV/rtHz |
| 0.1 to 10 Hz VNoise (typ) | 250nV p-p |
| Ibias (typ) | 400pA |
| Ibias (max) | 1nA |
| Ios (typ) | 100pA |
| Ios (max) | 500pA |
| Iq/Amp (typ) | 400µA |
| Iq/Amp (max) | 500µA |
| Vs span (min) | 5V |
| Vs span (max) | 30V |
| CMRR (typ) | 132dB |
| CMRR (min) | 132dB |
| Input Architecture | Bipolar |
| PSRR DC (min) | 123dB |
| PSRR DC (typ) | 128dB |
| In V+ Headroom (typ) | 2V |
| In V+ Headroom (max) | 2V |
| In V- Headroom (typ) | 1.2V |
| In V- Headroom (max) | 1.2V |
| Out V+ Headroom (max) | 1.2V |
| Out V+ Headroom (typ) | 1.2V |
| Out V- Headroom (typ) | 1.2V |
| Out V- Headroom (max) | 1.2V |
| Aol (typ) | 125dB |
| Min Stable Gain | 1V/V |
| Shutdown | No |
| Iout (typ) | 10mA |
| Over-the-Top | No |
| Ccm (typ) | 5pF |
| Cdiff (typ) | 3pF |
| Open Loop Rout | 150Ohms |
| Feedback Type | Voltage |
| Package Area | 32.64mm² (14-Lead TSSOP) (ADA4077-4ARUZ)mm² |
| Eval / Ref Circuit | Evaluation board |
| Export Classification | EAR99 |
| Automotive | No |
| Temp Range | -40 to 125°C |
| Package Finish Code | E3 |
| Package Height | 1.2mm (14-Lead TSSOP) (ADA4077-4ARUZ)mm |
| Launch Date | 2013-10-22 |
| Terminal Finish | E3 |
| Temp Range Code | NA |
| EP | No |
| Design Tools | LTspice, Precision ADC Driver Tool |
